美國ALLEGRO型號A1469霍爾元件是一款經過優化的霍爾效應傳感IC，可為數字環形磁鐵傳感提供用戶友好的解決方案，或在三線應用中與磁鐵，鐵磁目標傳感結合使用時提供。小型設備包可以簡單地組裝成應用程序，以便與各種目標形狀和大小一起使用。

集成電路采用間距為2.2毫米的雙霍爾效應元件。信號處理可根據環形磁極產生的差分磁信號進行切換。該電路包括一個復雜的數字電路，它可以減小系統的偏移，校準與氣隙無關的開關點的增益，并實現實際的零速度操作。采用偏置和增益調整相結合的方法，在通電時對信號進行優化，并通過工作模式校準，在整個工作時間內保持信號優化。操作模式校準可以抵抗諸如目標的微振蕩或突然的氣隙變化之類的環境影響。

該裝置非常適合于基于環形磁鐵（如速度計）的速度、位置和定時應用中獲取速度和占空比信息。

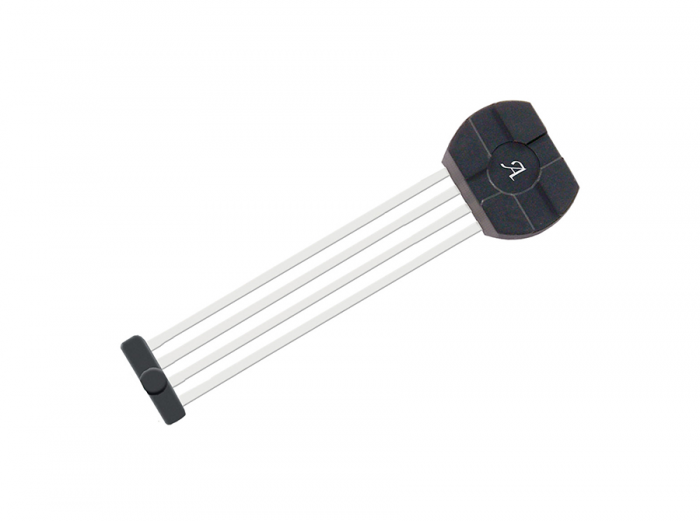

1469封裝有4引腳SIP(后綴K)。包裝不含鉛，采用100%霧鍍錫引線框架。

主要特點

獨特的設計，可抵抗高功率EMC瞬變

基于峰值檢測的大操作氣隙切換算法

最小微分場20 Gpk-pk

運行模式校準，用于持續優化

整個工作溫度范圍內的精確占空比信號

氣隙無關開關點的自動增益控制(AGC)

用于信號處理優化的自動偏移調整（AOA）

真正的零速運行

掃描和IDDQ可提高測試覆蓋率
