汽車霍爾元件

汽車裝有防抱死制動系統（ABS）、四輪驅動或電子穩定程序（ESP）、驅動防滑磚控制系（ASR）的車輛除了配有車輪傳感器外，汽車還配有霍爾元件加速度傳感器，用于測量車輛的縱向和橫向加速度。

汽車霍爾元件基于霍爾效應的磁性傳感器，霍爾元件已發展成為各種磁傳感器產品，并得到了廣泛的應用。它們可用于檢測磁場及其變化，并可用于各種與磁場有關的情況。霍爾元件基于霍爾效應?；魻栄b置具有結構堅固、體積小、重量輕、使用壽命長、安裝方便、功耗低、頻率高、抗振動、不怕灰塵、油、水蒸氣和鹽霧污染或腐蝕等優點。

霍爾元件器件線性度好，精度高，霍爾元件器件無磨損，無接觸，輸出波形清晰，無回彈，無抖動，位置重復精度高?；魻栐a(bǔ)償保護裝置的工作溫度范圍較寬。

霍爾元件根據被檢測對象的性質，將其應用分為間接應用和直接應用。前者是直接檢測被測物本身的磁場或磁特性，后者是檢測被測物上人為設置的磁場。磁場作為檢測信息的載體。通過它可以獲得許多非電、非磁物理量，如力、力矩、壓力、應力、位置、位移、速度和加速度。角度、角速度、轉數、速度和工作狀態變化的時間轉化為電能進行檢測和控制。

霍爾元件速度傳感器采用彈性固定彈簧質量系統霍爾元件速度計有垂直帶彈簧，一端夾緊，另一端用永磁固定，作為振動質量。在永磁體上方是具有信號處理集成電路的霍爾元件，下面是銅阻尼板。

如果傳感器檢測到橫向加速度，則傳感器的彈簧質量系統將以較低的成本離開其固定位置。加速度的大小與便宜的程度有關。移動磁體在HAL元件中產生"497"電壓。在信號處理電路處理后，輸出信號電壓隨著加速度的增加而線性增加。加速的范圍為正或負1GS，傳感器運作頻率非常低，傳感器只有幾赫茲，而且傳感器由點動力阻尼作用。

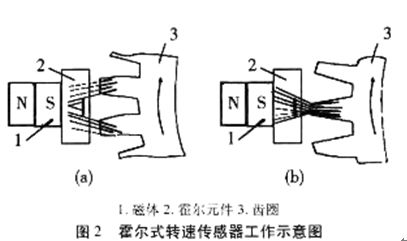

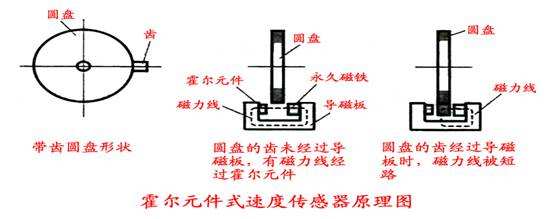

汽車常使用的車速傳感器有發動車輪轉速傳感器、轉速傳感器和機車速傳感器。當霍爾元件速度傳感器測量速度時，被測轉子部件將通過傳感器的前端，從而產生相應的磁場變化。當汽車傳感器穿過磁力線較集中的區域時，磁場相對較強。當汽車運動組件通過磁力線更跟分散的區域時，磁場會變的較弱。當磁力線通過傳感器的感應元件時，由于磁力線密度的變化，霍爾元件速度傳感器產生霍爾電壓。在產生霍爾電壓后，霍爾元件速度傳感器的霍爾元件將把它轉換成交流電壓信號。最后，傳感器的內置電路將對信號進行調整和放大，并輸出矩形脈沖信號。

霍爾元件轉速傳感器的測量必須配合磁場的變化。因此，在使用霍爾元件速度傳感器測量非磁性材料設備時，應事先在旋轉物體上安裝特殊的磁性材料，以改變傳感器周?chē)拇艌?chǎng)，使霍爾元件速度傳感器能夠準確捕捉材料的運輸。動態狀態。大多數汽車速度測量使用雙極性鎖定型"霍爾元件"，SS2509KUA，SS2309KUA是為了防止移動太快而不丟失信號。

霍爾元件轉速傳感器具有以下優點：頻率響應高（高達100kHz）；輸出信號電壓幅度不受轉速影響；電磁波抗干擾能力強，不會因環境因素引起誤差。
