電阻器的作用跟電阻器的基本常識介紹及其種類

電阻器是一種由電阻材料制成的雙端電子元件，具有一定的結構，能起到限制電路中電流通過的作用。不能改變的電阻稱為固定電阻?？勺冸娮璺Q為電位器或可變電阻。好點的電阻應該線性的，即電阻的瞬時電流與所加成的瞬間電壓值成相應的正比。熱敏電阻、壓敏電阻和敏感元件的電壓與電流的關系是非線性的。電阻是電子電路中應用最廣泛的元件。它通常根據功率和電阻值形成不同的系列，供電路設計人員選擇。

電阻器主要用于調節和穩定電路中的電流和電壓。它既可以作為分流器和分壓器，也可以作為電路的匹配負載。根據電路的要求，還能用在擴大電路的正反饋或負反饋、電壓電流轉換、輸入超出的電壓或電流防護元件，也可變成RC電路作為振蕩器、濾波器、旁路和差動。積分和時間常數等。

電阻基礎

電阻常識

日常生活中有很多東西，但有些很大，有些很小。我們在這里討論的電阻是電子設備中的電阻器，但人們通常把電阻器稱為電阻（以下簡稱電阻）。電阻是幾乎所有電子電路中不可缺少的器件。顧名思義，電阻的作用是阻礙電子的作用。這樣電路的特點是：分壓、分流、負載保護、緩沖等等。

電阻的種類

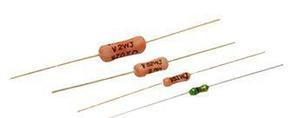

碳膜電阻器

目前，它是使用最多、價格最便宜、質量穩定性最高、對電子、電氣、信息產品信任度最高的碳膜固定電阻器。該電阻器是由高溫真空條件下從有機化合物中分離出來的碳制成的，以貼附在瓷棒表面的碳膜作為電阻器，經過適當?shù)倪B接使電阻器變薄。在其表面涂覆環氧樹脂密封層具有制作簡單、成本低等優點。

缺點:穩定性差，噪音大、誤差大

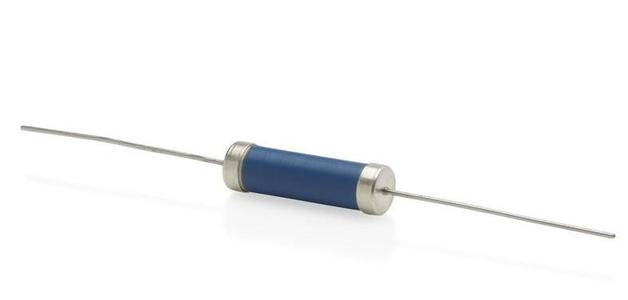

金屬氧化皮膜電阻器

隨著電子設備的發展，其成分也趨于小型化、輕量化和耐用。高溫工作電阻要具有長期穩定性，單位面積的薄膜電阻應負載較高的功率，以滿足其工作要求，而金屬氧化物薄膜電阻器則是合適的電阻。

優點：電感小、穩定性好、精度高、體積小、噪聲低。

缺點:成本高

繞線電阻器、無感性繞線電阻器。

電阻絲纏繞在無性耐熱瓷體上，表面由耐熱、耐濕、無腐蝕的不易燃涂層保護。其特點是：耐熱性好，溫度系數小，重量輕，耐短時過載，噪音低，電阻值多年變化不大。非感應繞組電阻(NKNP)具有電感小、繞組電阻(KNP)基本特性等優點.

優點:功率大

缺點：電感大，體積大，不適合大電阻的電阻。

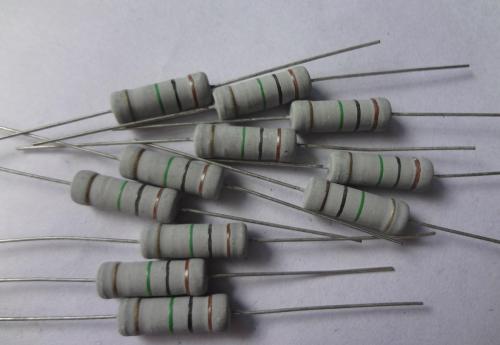

水泥型繞線電阻器

電阻絲繞在無鹽耐熱陶瓷件上或用氧化膜電阻等電阻固定。外部由耐熱、防潮和耐腐蝕材料保護和固定。水泥型電阻器是通過將電阻器主體放置在方形瓷框架中并用特殊的不可燃耐熱水泥填充而形成的。它具有高功率電阻，易散熱和高穩定性。

優點:功率大

缺點：電感大，體積大，不適合大電阻的電阻。

電阻的作用

上述示意圖中的R1電阻主要用作緩沖器，以防止晶體管在輸入電壓(0或0.7V)過高時擊穿和燒毀。

R2電阻器主要用于負載。

R3電阻的主要功能是保護R2不受電源電壓升高的影響。

電阻的標稱及識別方法

通常使用色環法表示電阻的標稱值。其中，環和環的電阻誤差大于一般電子產品中常用的環電阻，環電阻一般是金屬氧化物膜電阻，主要用于精密設備或儀器中。
