如何將霍爾開關連接線

霍爾開關：當一塊通有電流的合金或積體電路薄片平行地放在磁場中時，薄片的兩側便會形成電位差，這種現像便稱為霍爾效應。兩端帶有的電壓差值叫做霍爾電勢U，其公式定為U=K·I·B/d。

其中K為霍爾系數，I作為薄片當中通過的電壓，B作為額外磁場（洛倫茲力Lorrentz）的磁感應強度，d是薄片的厚。

由此可見，霍爾效應的敏感度強弱跟附帶電流的磁感應強度成相等的關系。

霍爾開關便是這種有源磁電轉換器件，它是于霍爾效應理論的根基之上，用集成封裝與裝配技藝創作而成，它可便于的把磁輸入訊號轉化成實質應用當中的信號，除此之外也具有制造業場合實質運用容易操作以及穩定性的要求。

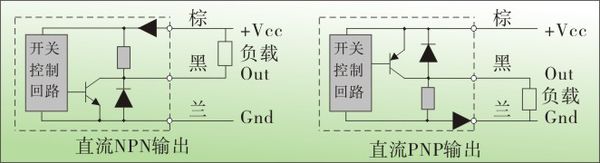

霍爾開關的輸入端是以此磁感應強度B 來相似性的，如果B 值超過一定的水平（如B1）時，霍爾開關內部的觸發器旋轉，霍爾開關的輸出電平情況也隨著轉動。輸出端通常使用晶體管輸出，與接近開關相似有NPN、PNP、常開型、常閉型、鎖存型（雙極性）、雙信號輸出之分。

霍爾開關具備無觸點、降低耗電、長使用壽命、響應頻率高等特征，內部使用環氧樹脂封灌成一體化，因此能在各類嚴酷條件之下可靠的工作。霍爾開關可運用在貼近按鈕，壓力開關，里程表等，用作一種新型的電器配件。
