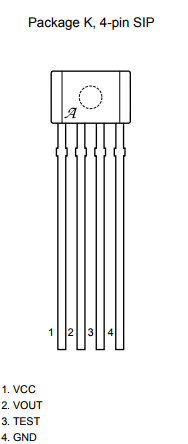

美國ALLEGRO型號A1425霍爾元件交流耦合霍爾效應傳感器是一種單片集成電路，可響應由旋轉環形磁鐵產生的變化的差分磁場進行切換，并在與磁鐵耦合時通過鐵質目標進行切換。該器件是真正的過零檢測器：當兩個霍爾元件之間的磁場強度差為零時，輸出精確切換。獨特的雙比較器方案在差分信號的正向和負向區域的過零點處提供精確切換，同時利用滯后來防止錯誤切換。該裝置的過零特性為曲軸應用提供了出色的可重復性和精度。由移動目標引起的設備面處的場強的變化由兩個集成的霍爾換能器感測。該換能器產生被片上電子器件差動放大的信號.這種差分傳感設計通過抑制共模信號，可以抵抗A1425工作氣隙范圍內的徑向振動。使用片上差分帶通濾波器消除了穩態磁體和系統偏移。該濾波器還提供相對抗干擾的電磁源。該器件采用先進的溫度補償功能，可實現高通濾波器，靈敏度和施密特觸發開關點，確保在各種氣隙和溫度范圍內實現低頻率的最佳運行。每種霍爾效應數字集成電路包括電壓調節器、兩個霍爾效應傳感元件、施密特觸發器、帶通濾波器、低電平放大器、溫度補償電路和輸出驅動器，需要上拉電阻。允許車載電壓調節器在4.0至26.5 V電源電壓下工作。輸出級可輕松切換20 mA，并與整個傳感器的頻率響應范圍內的TTL和CMOS邏輯電路兼容。該設備采用4針塑料SIP封裝。無鉛（Pb）版本（后綴-T）具有100％無光澤鍍錫引線框架

特點和好處

感應環形磁鐵或鐵質目標的運動

?集成濾波電容器

?寬工作溫度范圍

?磁輸入信號頻率為20 Hz至20 kHz的操作

?抗EMI

?大的有效氣隙

?4.0至26.5 V電源工作范圍

?輸出兼容TTL和CMOS邏輯系列

?反向電池保護

?抗機械和熱應力

?精確的真正零交叉切換點
