美國ALLEGRO型號A1338：具有SPI和SENT或PWM輸出的精密霍爾效應角度傳感器IC

A1338是一款0°至360°角度傳感器IC，可提供基于磁性圓形垂直霍爾（CVH）技術的非接觸式高分辨率角位置信息。它具有片上系統（SoC）架構，包括：CVH前端，數字信號處理，數字SPI和SENT或PWM輸出。它還包括片上EEPROM技術，能夠支持多達100個讀/寫周期，用于靈活的校準和配置參數的線端編程。 A1338非常適用于需要0°至360°角度測量的汽車應用，例如電子助力轉向（EPS），安全帶電機位置系統，旋轉PRNDL和油門系統。

A1338的設計考慮了安全關鍵應用要求。它包括用戶控制的片內邏輯內置自測（LBIST）和全信號路徑診斷，使客戶能夠確定IC是否以正確的方式運行。

A1338支持較低速率應用的低RPM模式和高速應用的高RPM模式。高RPM模式適用于需要更高刷新率的應用程序，以最大限度地減少因延遲而導致的錯低轉速模式適用于需要在較低角速度下運行的較高分辨率的應用。

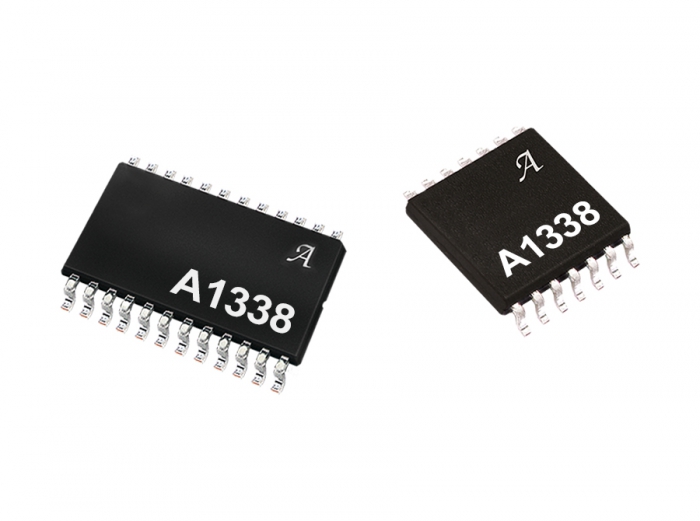

A1338采用單芯片14引腳TSSOP和雙芯片24引腳TSSOP封裝。兩種封裝均為無鉛（Pb），采用100％霧錫電鍍引腳框架。

A1338主要特點

非接觸式0°至360°角度傳感器IC，用于角度位置和旋轉方向測量

圓形垂直霍爾（CVH）技術提供單通道傳感器系統，具有氣隙獨立性

在低RPM模式下可實現12位分辨率，在高RPM模式下可實現10位分辨率

角度刷新率（輸出速率）可通過EEPROM編程配置在25和3200μs之間

能夠感應磁轉速高達7600 rpm，轉速高達30,000 rpm，精度降低

SPI（模式3）和SENT（單邊半字節傳輸）或PWM（脈沖寬度調制）*

SPI接口提供強大的通信協議，可實現快速角度讀數*

SENT輸出支持四種模式：SAEJ2716（JAN2010）和Allegro專有的觸發SENT（TSENT），順序SENT（SSENT）和可尋址SENT（ASENT）選項*

可通過VCC線上的曼徹斯特編碼進行編程，減少外部布線*

SPI和SENT接口允許使用多個獨立傳感器，用于需要冗余的應用*

高級診斷功能，支持安全關鍵應用，包括：

片上，用戶控制邏輯內置自測（LBIST）和信號路徑診斷

SPI消息上的4位CRC

用戶可編程缺失磁鐵錯誤標志，用于通知低磁場水平的控制器

診斷通過SPI或SENT接口啟動，可直接測試IC在安全關鍵應用中的正常運行

具有糾錯控制（ECC）配置的EEPROM，傳感器校準，包括可編程角度參考（0°）位置和旋轉方向（CW或CCW）等行尾調整

提供單芯片和雙芯片配置

雙芯片器件包含兩個獨立的芯片，封裝在一個封裝內

絕對最大VCC為26.5 V，可提高穩定性并直接連接到汽車電池

A1338型號

A1338LLETR-DD-T      A1338LLETR-P-DD-T

A1338LLETR-T             A1338LLETR-P-T
