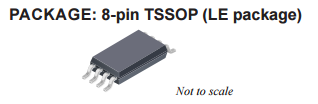

美國ALLEGRO型號ASEK-1330-T-KIT是一款360°角度傳感器IC，可提供基于磁性圓形垂直霍爾（CVH）技術的非接觸式高分辨率角位置信息。它具有系統片上（SoC）架構，包括：CVH前端，數字信號處理和模擬輸出驅動器。它還包括片上EEPROM技術，能夠支持多達100個讀/寫周期，以便對校準參數進行靈活的終端編程。斷線接地檢測和用戶可選輸出電壓鉗位使ASEK-1330-T-KIT成為需要高速0°至360°角度測量的高可靠性應用的理想選擇。 ASEK-1330-T-KIT提供可調節的內部平均，允許交換響應時間以實現分辨率。這對于需要高精度的低旋轉速度的應用是理想的。對于更高轉速的應用，ASEK-1330-T-KIT在未啟用平均功能時提供業界領先的模擬響應時間。通過可編程角度調整，A1330支持需要短角度位移的應用，同時保持輸出的全動態范圍?？删幊痰淖钚『妥畲蠼嵌乳撝翟试S診斷機械故障。 ASEK-1330-T-KIT采用單引腳或雙引腳封裝，采用8引腳TSSOP封裝。該封裝采用無鉛（Pb）封裝，采用100％霧錫電鍍引腳框架。

特點和好處

非接觸式0°至360°角度傳感器IC，用于角度

位置，轉速和方向測量

?單個和雙芯片選項可在同一封裝中使用

?用于應用修整/校準的非易失性存儲器（EEPROM）

?圓形垂直霍爾（CVH）技術提供獨立氣隙的單通道傳感器系統

?角度刷新率（輸出速率）可通過EEPROM編程配置在25和3200μs之間

?客戶可編程輸出鉗位電平提供短路診斷功能

?接地引腳（斷線）的開路檢測

?低于規格的VCC欠壓鎖定

?適用于短行程應用的精細角度縮放

?缺少磁鐵錯誤標志，用于通知低磁場水平的控制器

?EEPROM可編程角度參考（0°）位置和旋轉方向（CW或CCW）

?AEC-Q100汽車合格
