ALS31313：具有I2C輸出和高級低功耗管理的汽車級三維線性霍爾效應傳感器

美國ALLEGRO型號ALS31313三軸線性霍爾效應傳感器IC提供12位數字輸出字，與每個X，Y和Z軸中存在的場強成比例。靜態輸出值（施加的零磁場）處于中等規模。ALS31313可預先配置用于操縱桿模式，包括蹲伏功能或單端X，Y和Z模式。單端配置器件適用于3D線性傳感或2D角度傳感應用，并提供三種不同的工廠編程靈敏度工作范圍：±500 G，±1000 G和±2000 G.靈敏度溫度系數經過預編程支持釹磁鐵的漂移曲線。

ALS31313采用I 2 C接口，可輕松集成到各種應用中。I 2 C地址可以通過外部電阻（16個唯一地址）設置，也可以
通過I 2 C（127個唯一地址）設置到EEPROM中，允許同一總線上有多個器件。ALS31313還包括78位用戶EEPROM。

ALS31313的電源管理具有高度可配置性，允許對電源電流和性能進行系統級優化。休眠模式僅消耗14 nA（典型值），使ALS31313非常適合便攜式電池供電應用。

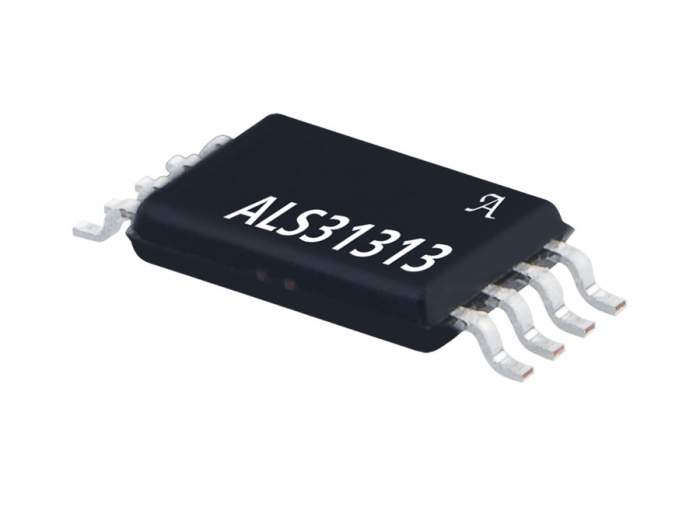

ALS31313采用8引腳TSSOP封裝。該封裝采用無鉛（Pb）封裝，采用100％霧錫電鍍引腳框架。

主要特點

• AEC-Q100汽車資格待定

• 感應X，Y和Z軸上的磁場

• Z軸感應“蹲伏”或按鈕運動

• 能夠使用后偏置磁鐵進行操作

• 適用于電池供電的低壓應用

• 2.65至3.5 V單電源供電

• 低至1.8 V的1 MHz I2C兼容性

• 14 nA（典型值）睡眠I CC

• 在低功耗占空比模式下，12μA至2 mA I CC（典型值）

• 工業標準I 2 C接口，便于系統集成

• 高達1 MHz（快速模式+）I 2 C通信

  通過外部電阻分壓器提供16個可選地址

• 27個可用地址可通過EEPROM配置

• 片上EEPROM

• 存儲工廠和用戶配置的設置

• 78位用戶EEPROM，用于額外存儲

• 片上電荷泵，便于編程

• 靈活的12位ADC，具有10位ENOB（有效位數）

• 單端模式（X，Y和Z軸）：?jiǎn)⒂靡坏饺齻€(gè)軸

• 差分模式（X和Y軸）：?jiǎn)⒂没瑒?dòng)線性傳感

• 共模（X和Y軸）：?jiǎn)⒂貌倏v桿操作

• 1％（典型值）精確的工廠調整靈敏度選項（±500 G，±1000 G和±2000 G滿量程輸入）

• 集成溫度傳感器

• 寬環境溫度范圍：-40°C至125°C

  型號

  ASEK-31313KLEA-1000             ASEK-31313KLEA-2000             ASEK-31313KLEA-500

  ASEK-31313KLEA-JOY               ALS31313KLEATR-1000             ALS31313KLEATR-2000 ALS31313KLEATR-500               ALS31313KLEATR-JOY
