美國ALLEGRO型號A1357器件是一款高精度，可編程雙線霍爾效應線性傳感器IC，具有脈沖寬度調制（PWM）電流。A1357器件將模擬信號從其內部霍爾傳感器元件轉換為數字編碼的PWM信號。數字編碼PWM的耦合抗噪能力遠遠優于模擬輸出信號的抗噪聲能力。

A1357內部的BiCMOS單片電路集成了霍爾元件，精密溫度補償電路，可降低霍爾元件的固有靈敏度和失調漂移，小信號高增益放大器，專有動態偏移消除電路和PWM轉換電路。動態偏移消除電路降低了霍爾元件的殘余偏移電壓，其通常由器件包覆成型，溫度依賴性和熱應力引起。高頻偏移消除（斬波）時鐘允許更高的采樣率，這提高了輸出電流信號的精度，并導致更快的信號處理能力。

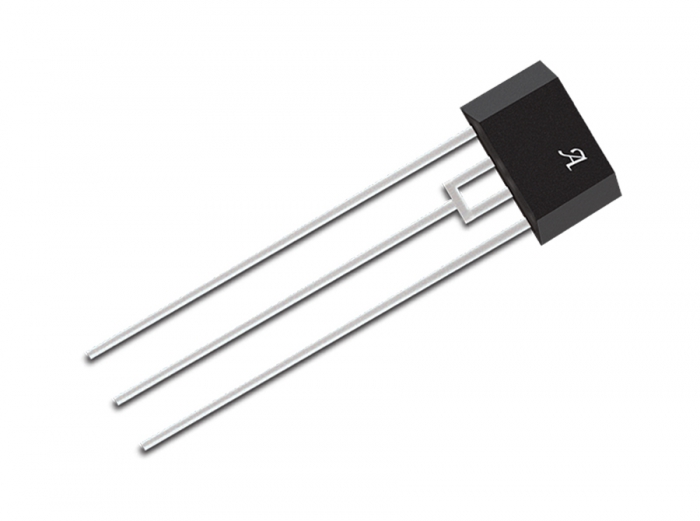

A1357傳感器采用無鉛（Pb）3引腳單列直插式封裝（KB后綴），采用100％霧錫電鍍引腳框架。

主要特點

• 雙線輸出可降低長線系統的布線成本

• PWM載波頻率，靜態占空比（QDC）和系統優化靈敏度的同步編程

• 全差分信號路徑可提高EMC抗擾度并減少輸出偏移漂移

• 工廠編程的靈敏度溫度系數和靜態占空比漂移

• 在生產線末端的可編程性

• 與模擬輸出相比，脈寬調制（PWM）電流輸出可提供更高的噪聲和EMC抗擾度

• 溫度循環后的精確可恢復性占空比鉗位提供短路診斷功能

• 器件上電時可選50％占空比校準測試模式

• 寬環境溫度范圍：-40°C至150°C

• 抗機械應力

• A1357LKB-T      A1357LKBTN-T
