美國ALLEGRO型號A1308,A1309線性位置傳感器霍爾元件

A1308LLHLX-5-T線性位置傳感器? ? 3-lead,SOT

美國ALLEGRO型號A1308和A1309:具有模擬輸出的線性霍爾效應傳感器IC,提供微型,薄型表面貼裝和SIP封裝

線性輸出霍爾效應傳感器的新應用,例如位移和角位置,需要更高的精度和更小的封裝尺寸。Allegro A1308和A1309線性霍爾效應傳感器IC專為滿足這兩個要求而設計。這些溫度穩定器件有表面貼裝和通孔封裝兩種。

通過生產線末端優化增強每個設備的準確性。每個器件都具有非易失性存儲器,可優化器件靈敏度和特定應用或電路的靜態電壓輸出(QVO:沒有磁場時的輸出)。通過在A(yíng)llegro線路末端測試中編程靈敏度和QVO的溫度系數,A1308和A1309優化的性能在整個工作溫度范圍內得以保持。

這些比率式霍爾效應傳感器IC提供的電壓輸出與施加的磁場成比例。靜態電壓輸出調整為電源電壓的50%左右。

這些線性器件的特性使其成為要求高精度的汽車和工業應用的理想選擇,并且可在-40°C至150°C的擴展溫度范圍內工作。

每個BiCMOS單片電路都集成了霍爾元件,溫度補償電路,以降低霍爾元件的固有靈敏度漂移,小信號高增益放大器,鉗位低阻抗輸出級和專有的動態偏移消除技術。

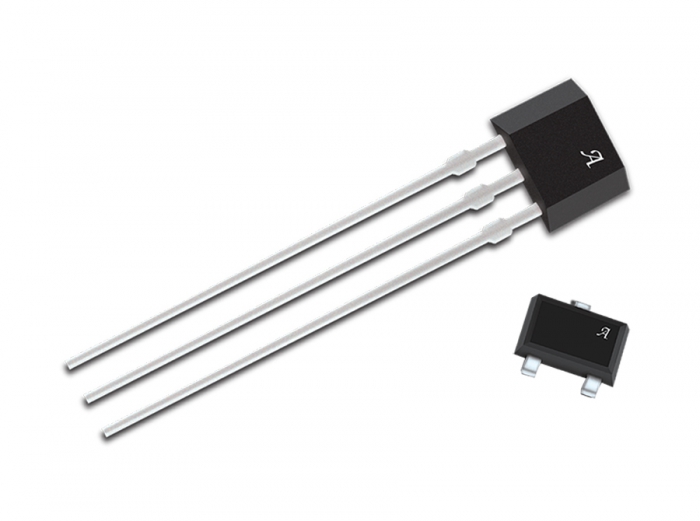

A1308和A1309傳感器IC有兩種封裝形式。LH是一款SOT-23W型微型薄型封裝,適用于表面貼裝應用。UA是一款3引腳超小型單列直插式封裝(SIP),用于通孔安裝。兩種封裝均不含鉛(Pb),采用100%霧錫電鍍引腳框架。

主要特點

  • 5 V電源操作

  • 在A(yíng)llegro?上編程的QVO溫度系數可提高精度

  • 微型包裝選項

  • 高帶寬,低噪聲模擬輸出

  • 高速斬波方案可最大限度地降低工作溫度范圍內的QVO漂移

  • 溫度穩定的靜態電壓輸出和靈敏度

  • 溫度循環后的精確可恢復性

  • 輸出電壓鉗位提供短路診斷功能

  • 欠壓鎖定(UVLO)

  • 寬環境溫度范圍:-40°C至150°C

  • 免受機械壓力

  • 針對嚴格的汽車應用提高EMC性能

  • A1308KUATN-1-TA1308KUATN-2-TA1308KUATN-3-TA1308KUATN-5-TA1308LLHLT-05-T

  • A1308LLHLT-1-TA1308LLHLT-2-TA1308LLHLT-3-TA1308LLHLT-3-TA1308LLHLX-05-T

  • A1308LLHLX-1-TA1308LLHLX-2-TA1308LLHLX-3-TA1308LLHLX-5-TA1309LLHLT-9-T

  • A1309LLHLT-RP9-TA1309LLHLX-9-TA1309LLHLX-RP9-T
