美國ALLEGRO型號APS11900器件是高度可編程的雙線平面霍爾效應傳感器集成電路(IC),根據ISO 26262:2011(待定評估)開發。它們包括支持功能安全的內部診斷。增強型雙線電流模式接口提供互連開路/短路診斷,并增加安全狀態以傳達診斷信息,同時保持與傳統雙線系統的兼容性。雙線傳感器非常適合安全應用,特別是涉及長線束的安全應用。
可以在生產線末端執行編程,以在每個單元或每個模塊的基礎上優化傳感器。用戶可以選擇磁開關點,溫度系數和滯后,
以及設備是響應北磁場還是南磁場(單極開關)還是兩者(雙極鎖存器或全極開關)。響應可與SmCo,NdFeB或低成本鐵氧體磁鐵匹配??蛇x擇兩個輸出電流電平和輸出極性。除了用于開發和評估的臺式程序員(ASEK)之外,通用軟件驅動程序可用于促進生產環境中的編程。
APS11900傳感器設計用于在最?lèi)毫拥沫h(huán)境中運行,只需極少的外部組件。它們的合格范圍超出了AEC-Q100 0級的要求,并且可以
在175°C的結溫下延長工作壽命。這些單片IC包括片上反向電池保護,過壓保護(40 V負載突降),ESD保護,過溫檢測和內部穩壓器,可直接從汽車電池總線運行。這些集成功能可減少最終產品的物料清單(BOM)和裝配成本。

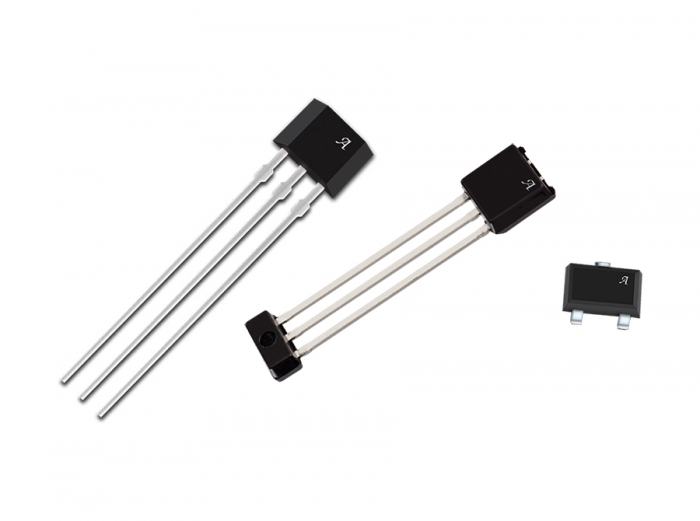

帶有集成分立元件(UC)的可用SIP封裝通過將所有EMC保護元件集成到IC封裝中,實現了無PCB應用。其他封裝選項包括工業標準表面貼裝SOT(LH)和通孔SIP(UA)封裝。這三款封裝均符合RoHS標準,不含鉛(Pb),采用100%霧錫電鍍引線框架。
對于首選功能相當?shù)S編程的雙線開關或鎖存器的情況,請分別參考APS11500和APS12400器件系列。
典型應用
汽車和工業安全系統
座椅位置檢測
安全帶扣
引擎蓋/后備箱/門鎖
太陽棚/敞篷車頂板/后擋板/后門致動器
制動/離合器踏板
電動助力轉向系統(EPS)
變速箱和換檔選擇器
雨刮電機
主要特點
根據ISO 26262:2011開發
內部診斷和定義的安全狀態
高度可編程
磁極性,開關點和遲滯
溫度系數(支持SmCo,NdFeB和鐵氧體磁鐵)
輸出極性和電流水平
減少模塊物料清單(BOM)和裝配成本
集成過壓鉗位(40 V負載突降)和反向電池二極管
集成串聯電阻和旁路電容(UC封裝)
實現無PCB傳感器模塊
汽車級堅固性和容錯性
擴展AEC-Q100資格
工作溫度范圍為-40°C至175°C結溫
工作電壓范圍為3至24 V.
高EMC / ESD抗擾度
溫度過高指示
APS11900LLH ALTAPS11900LLHALX APS11900LUAA
