美國ALLEGRO型號A1266全極性3D超高靈敏低功耗霍爾效應傳感器霍爾開關

美國ALLEGRO型號A1266集成電路是一款具有3D全極磁致動功能的超靈敏霍爾效應開關。單個硅芯片包括：三個霍爾板，多路復用器，小信號放大器，斬波器穩定，施密特觸發器和NMOS輸出晶體管。當在任何方向上向傳感器施加足夠強度的磁場時，設備輸出打開。去除磁場將關閉輸出。

兩種版本的A1266提供輸出格式選擇：單獨的X，Y和Z輸出，或組合的X + Y + Z輸出。低工作電源電壓（2.5至5.5 V）和獨特的時鐘算法有助于降低平均功耗，使其成為電池工作的理想選擇（例如，使用3.3 V電源時功耗小于25μW）。

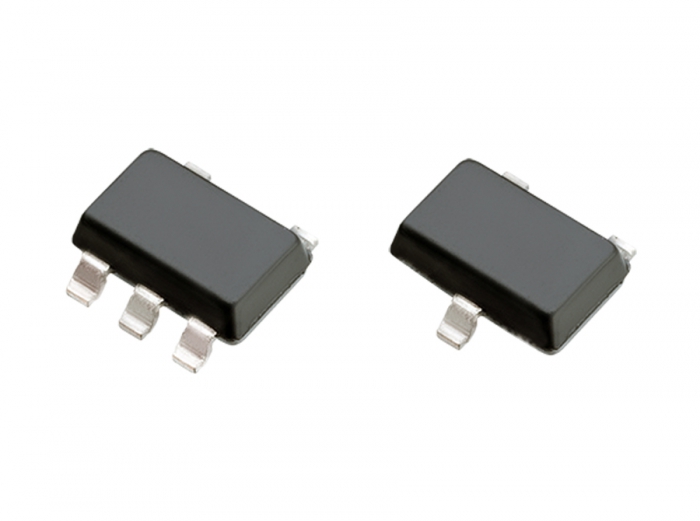

BiCMOS工藝的小尺寸幾何形狀允許超小型封裝適用于空間受限的應用。在這種情況下，改進的SOT23-W表面貼裝封裝提供3引腳（組合輸出）或5引腳（單獨輸出）配置，經過磁性優化，適用于各種方向。該封裝不含鉛（Pb）且符合RoHS標準，采用100％霧錫電鍍引腳框架。

A1266主要特點

• 真正的3D感應

• 全極運行，無論是北極還是南極

• 2.5至5.5 V操作

• 供電電流低

• 高靈敏度，B OP通常為25 G.

• 斬波穩定的偏移消除

• 卓越的溫度穩定性

• 極低的開關點漂移

• 對身體壓力不敏感

• 固態可靠性

• 選擇輸出格式

• 分開X，Y和Z輸出

• 組合（X + Y + Z）輸出

• 小型SOT-23封裝

A1266型號

A1266ELHLT-SO3-T

A1266ELHLT-T

A1266ELHLX-SO3-T

A1266ELHLX-T
