美國ALLEGRO型號A1171高靈敏度全極性霍爾效應傳感器開關

美國ALLEGRO型號A1171集成電路是一款超靈敏霍爾效應開關，具有鎖存數字輸出和單極或全極磁致動。它具有低電源電流和低電壓工作特性，非常適合電池供電的電子設備。低工作電源電壓（1.65至3.5 V）和獨特的時鐘算法有助于降低平均工作功耗。例如，使用2.75 V電源時，功率要求小于15μW。

與更傳統的霍爾效應開關不同，A1171允許用戶配置設備的磁力驅動方式。在默認條件下，器件使用足夠強度的北極或南極磁場激活輸出切換。可以通過外部選擇引腳設置磁性驅動，以單極模式工作，僅切換北極或南極，但不能同時切換兩者。此外，A1171的輸出可配置為在沒有任何明顯磁場的情況下關閉或打開。最后，A1171有兩個推挽輸出結構。

這種極性獨立性以及最低功率要求使A1171能夠取代簧片開關，提供卓越的可靠性和易于制造，同時無需信號調理。

通過使用斬波器穩定的動態偏移消除可以提高穩定性，這可以降低通常由器件包覆成型，溫度依賴性和熱應力引起的殘余偏移電壓。該器件在單個硅芯片上包括霍爾電壓發生器，小信號放大器，斬波器穩定器，鎖存器和MOSFET輸出。

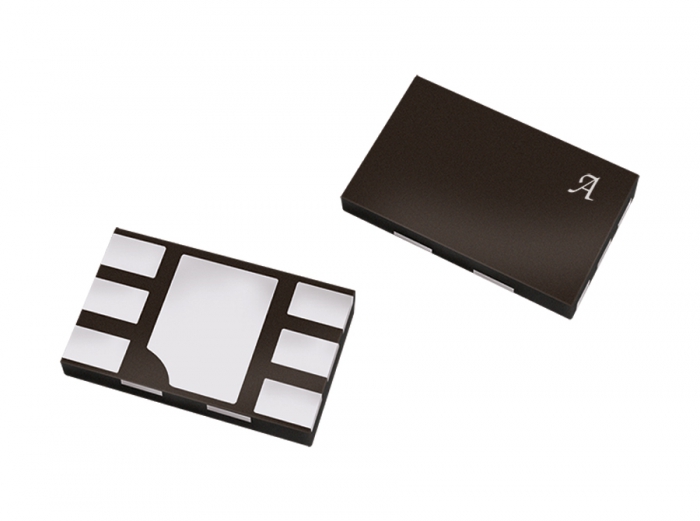

A1171器件提供磁性優化解決方案，適用于大多數應用。封裝類型EW（最大高度0.40 mm）提供無引腳表面貼裝解決方案。它采用無鉛（Pb），采用NiPdAu引線框架電鍍。

主要特點

• 1.65至3.5 V電池供電

• 供電電流低

• 高靈敏度，B OP通常為30 G（3.0 mT）

• 以北極或南極運行

• 可配置的單極或全極磁傳感

• 互補推挽輸出

• 斬波穩定

• 卓越的溫度穩定性

• 極低的開關點漂移

• 對身體壓力不敏感

• 固態可靠性

• 小尺寸

• A1171EEWLT-P
