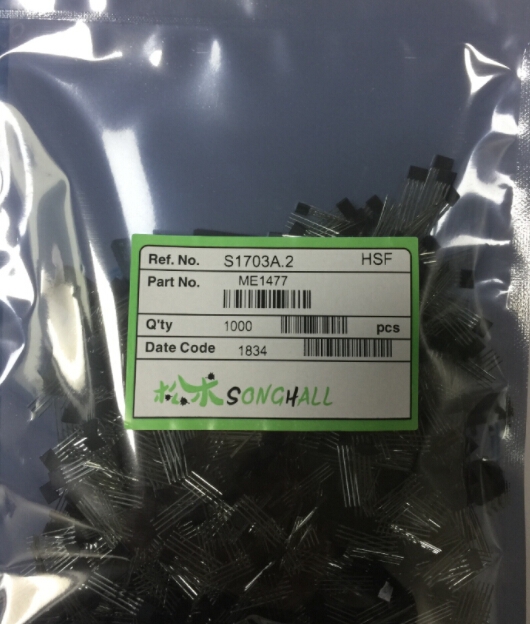

ME1477單線圈無刷直流電機雙極鎖存霍爾效應傳感器開關元件

ME1477是具有H橋輸出驅動器的集成式霍爾傳感器，專為無刷直流電機應用而設計。該器件包括一個用于磁感應的片上霍爾傳感器，一個放大霍爾電壓的放大器，一個提供開關滯后以消除噪聲的比較器，一個用于吸收和驅動大電流負載的雙向驅動器。它還包括一個內部帶隙調節器，為內部電路提供溫度補償偏置，并允許較寬的工作電源電壓范圍。將設備置于可變磁場中，如果磁通密度大于閾值BOP，則DO變?yōu)橄鲁?，DOB變?yōu)轵?qū)動。保持該輸出狀態，直到磁通密度反轉并降至BRP以下，然后使DO旋轉驅動而DOB下降。

ME1477功能

片上霍爾傳感器

工作電壓：3.5V至18V

單線圈H橋輸出驅動器

內部帶隙溫度調節器

補償金

低輸出開關電流噪聲

-20℃至85℃工作溫度

薄型TO-94封裝

ESD額定值：3000V（人體模型）

ME1477應用

單線圈無刷直流電動機

單線圈無刷直流風扇

ME1477可替代進口產品

Melexis邁來芯US1881

AKM旭化成EW732

AKM旭化成EW632

AKM旭化成EW432

honeywell霍尼韋爾SS41F

ME1477規格書

download: ME1477
